扫地机的喷水结构

       市面上也出现了各色各样的扫地机，普遍采用电机来驱动滚刷，从而实现轻便扫地的目的。扫地机在扫地的过程中，灰尘比较大，灰尘经呼吸系统进入人体，影响人的健康。现有的前置式扫地机由于扫地组件比较靠前，产生的扬尘对后面的操作者的影响也较小，因此大多没有安装和配备相关的喷水降尘装置，但是在遇到逆风操作或者空气流动较小的情况下时，前部散发出的扬尘还是会影响到后面的操作者，且现有的前置式扫地机的集尘斗的底部大多为平板直通式的结构，它虽然能够满足清扫过程中的集尘需求，但是由于集尘斗的底部与滚刷之间有一定的距离，因此会出现一些的遗漏或清扫不干净的现象。

    克服现有技术中存在的缺点，提供一种扫地时不容易扬起灰尘的扫地机喷水结构。

    为了实现上述目的，本发明提供了一种扫地机喷水结构，其特征在于：包括用来容纳水的水箱，水箱通过连接水管连在提供动カ的水泵上，所述水泵安装在车架上，水泵通过连接水管连接一个水阀，水阀通过连接水管连接喷头支架，喷头支架头部设置喷头。

    所述水箱和水泵之间还设有用来过滤的滤清器。

    所述水阀和喷头支架之间设置一个三通管，三通管两端连接两个喷头支架。

    所述车架上设置一个水泵固定架。

    扫地机喷水结构，客服了现有技术中的无尘扫地机结构复杂、造价高等缺陷，在扫地机上增设了喷水装置，使扫地机在对地面进行清扫时，不会起灰尘，其结构简单，易于实用。

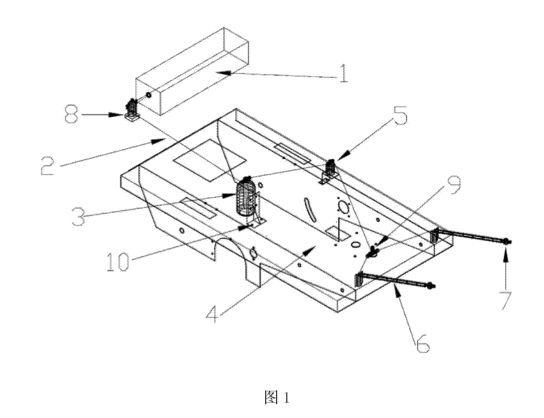

    附图说明： 图1为本发明扫地机喷水结构的结构示意图。

附图标识：

1、水箱 2、连接水管 3、水泵

4、车架 5、水阀 6、喷头支架

7、喷头 8、滤清器 9、三通管

10、水泵固定架

    具体实施方式：下面结合附图，对本发明进行说明。如图1所示，本发明提供了一种扫地机喷水结构，包括用来容纳水的水箱1，水箱I通过连接水管2连在提供动カ的水泵3上，水泵3安装在车架4上，水泵3通过连接水管2连接一个水阀5，水阀5通过连接水管2连接喷头支架6，喷头支架6头部设置喷头7，水箱I和水泵3之间还设有用来过滤的滤清器8，水阀5和喷头支架6之间设置一个三通管9，三通管9两端连接两个喷头支架6。车架上设置一个水泵固定架10。

    客服了现有技术中的无尘扫地机结构复杂、造价高等缺陷，在扫地机上增设了喷水装置，使扫地机在对地面进行清扫时，不会起灰尘，其结构简单，易于实用。
